YTTW矿物质绝缘防火电缆
发布时间:2023-05-23 15:52:40浏览次数:

产品属性

  • 所属分类:矿物质防火电缆
  •
  • 产品编号:1568191071
  • 产品概述
  • 性能特点
  • 技术参数

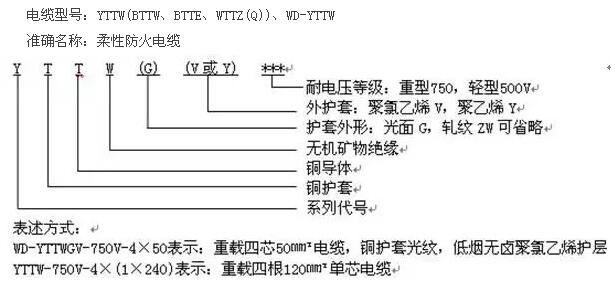

名称型号

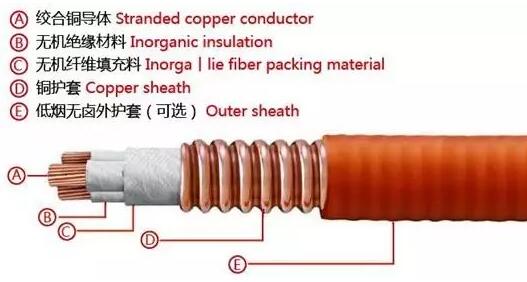

产品结构

矿物质绝缘防火电缆



YTTW系列金属护套无机矿物绝缘电力电缆的导体采用多股铜绞线,绝缘采用耐高温合成云母带机械绕包,绝缘层外采用无碱玻璃纤维密实填充,护套采用铜带纵包后焊接成铜管,再经连续滚轧波纹成型。特定要求金属护套不能裸露场合,可以在外面加一层聚烯烃(低烟无卤)护套。

本产品为国内首创,国际上没有原型。产品较之BTTZ系列相比,保持了高度防火特性的同时,可以做到连续大长度,95㎜²以内也可以做成多芯成组电缆,克服了接头过多、施工难度过大的缺点。但是,波纹铜管焊缝容易开裂、单一云母绝缘,也成为先天性的结构缺陷,对安装工艺能力的要求仍然很高。



产品标准

1、JG/T 313-2011额定电压750V及以下金属护套无机矿物绝缘电缆及终端;

2、BS 6387:1994在火焰条件下电缆保持电路完整性的性能要求;

3、遵循相应的企业标准。





用途

柔性矿物绝缘矿物电缆(BTTW)具有保护生命、物资、信息安全的重要作用,应用于主干线路、消防线路、逃生救援系统,如应急照明、火灾监测、报警系统、电梯系统、排烟系统,以及控制线路等。

公共建筑:高层建筑、地下建筑、宾馆饭店、医院、学校、商务中心、  政务中心、百货商场、大型超市、物流仓库、银行证券保险等金融机构、邮电中心、电力控制室、变电房、博物馆、纪念馆等历史性建筑。

基础设施:机场航站楼、车站、枢纽中心、港口、地铁系统、桥梁、隧道。

工业领域:煤炭采掘、煤炭化工、油田开采、石油化工、炼油厂、冶金工业、钢铁工业、船舶工业、航空航天、电力工业、医药工业、玻璃工业、造纸工业、军事系统。

防火、防爆、高温场所:石油库及加油站、天然气输送及压缩站、园林景观、名胜古迹、木结构建筑。



主要性能

YTTW、BTTW柔性矿物绝缘防火电缆与其它普通电缆的主要区别之一就在于生产时利用了大功率电子加速器产生的高能电子束(β射线)对特殊配方的无机化合物进行了交联处理,从而使电缆不仅能经受高达125℃的工作温度,而且在保持柔软性能的同时又大大提高了防火性能。可在负载1000V工作条件下承受950℃、3小时的燃烧,同时具有抗喷淋、抗机械撞击的功能。



电缆特性

①耐火标准可通过BS6387三项考核:即950℃3h火焰下不击穿,650℃30min后承受15min的水喷淋(直接浸水亦可),950℃火焰下承受15min的敲击振动而不破坏,从而在耐火性能上完全达到BTT的考核标准。

②该产品1.5~6平方规格可生产1~37芯,10~240平方规格可生产1~5芯,300~630平方可生产单芯, 长度可根据用户需要,整根无接头整盘交货。

③敷设时可不必另行穿管,具有BTT同等的防水、防冲击功能。

④具有良好的防鼠、防蚁、防辐射功能,可保证电缆具有稳定性、寿命长和耐久性。

⑤工作温度低、线损小、抗过载能力强,使用寿命长、安全性高,在有环保要求的项目中尤其适合应用。

⑥防爆:电缆中高度压实的绝缘材料及专门密封套安装的电缆终端可以阻止蒸汽、气体和火焰进入与电缆连接的电气设备,因而实用于有爆炸危险的地方和各种防爆设备、器材的连线。

⑦耐腐蚀(BTTW)系列矿物绝缘电缆的金属套具有高耐腐蚀性,对于大多数的装置来说,它不需要采取附加的防护措施;即使在电缆的金属护套易遭受化学品腐蚀或工业污染严重的地方,因为电缆最外层有塑料外护套的保护,它仍然安全。

⑧机械性强度高(BTTW)系列矿物绝缘电缆坚固耐用,在电缆直径变形三分之一的情况下仍可正常工作,即使经受剧烈的机械破坏,也不会损害其电性能。)江西防火电缆,南昌防火电缆,防火电缆

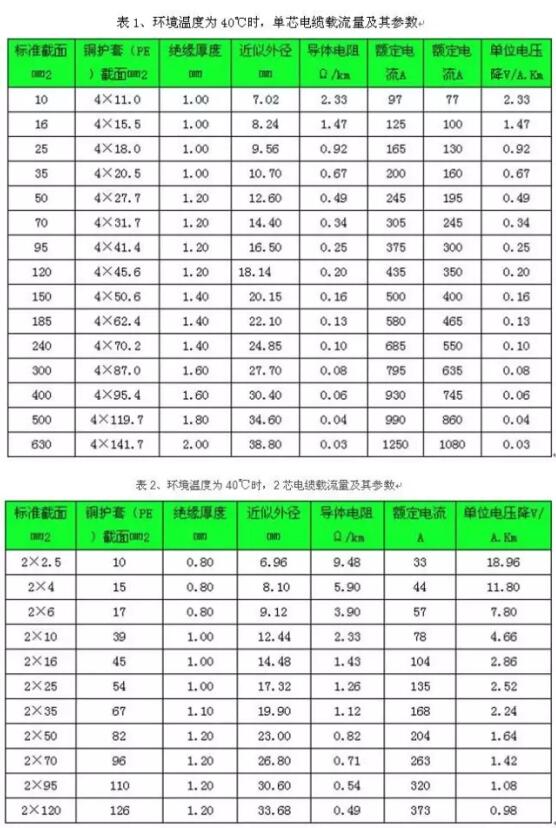

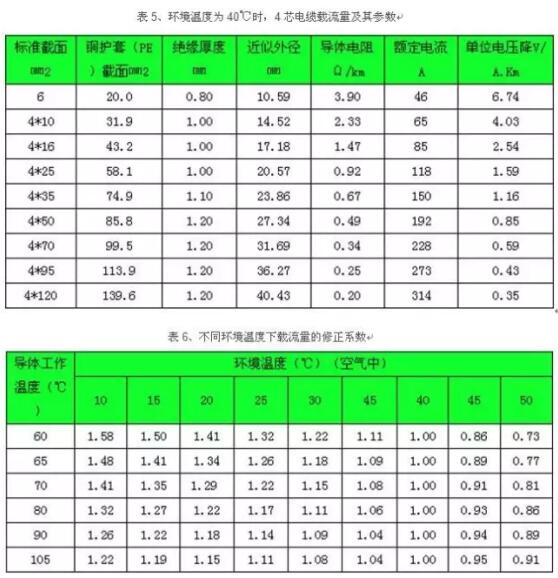

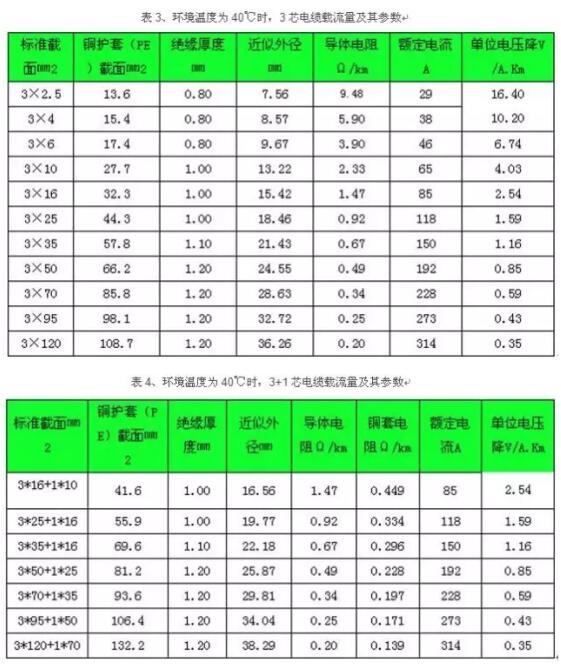

技术参数



安装敷设

1、安装条件:适宜梯架方式明敷,也可以桥架敷设或埋设,单根单芯不宜穿金属管;

2、安装工艺:有专用连结件,具体参照厂家《安装指导手册》;

3、注意事项:电缆的支持与固定

A、水平吊架允许跨距 1)电缆外径≤20㎜,允许跨距400㎜

2)电缆外径>20㎜,允许跨距800㎜

B、垂直支架允许跨距 1)电缆外径≤20㎜,允许跨距1500㎜

2)电缆外径>20㎜,允许跨距1000㎜

C、在电缆桥架中敷设,固定电缆的允许跨距可参照a、b项

D、电缆的弯曲半径为20D(电缆外径);

E、单芯电缆的固定,不应采用磁性闭合的高导磁材质构成,例如用铁丝捆扎等,可以用非磁性材料固定,或磁性不闭合磁质构件固定。

F、单芯电缆的固定构件的机械强度,应验算短路电动力条件。固定间距应避免交流震动及其噪声。

G、分割电缆铜护套严禁用钢锯及易产生金属屑或毛刺的工具。

H、电缆开剥接头处严禁有金属及毛刺嵌入无机绝缘材料中。
